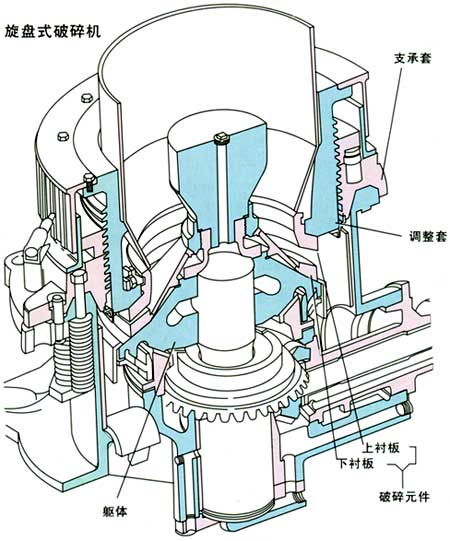

一、簡介
    旋盤式圓錐破碎機的工作原理與旋回和圓錐破碎機的不盡相同，前者是在合適的腔型、破碎沖程與破碎錐旋擺速度相互配合下，破碎錐的沖擊動作使下落中的物料散開并重新取向，促使物料顆粒的重新分布，在進入破碎區時已形成了密度相對均勻的料層，實現了“料層破碎”，這樣的破碎可以利用一部分礦巖破碎時的飛濺功。
    該機符合JB/T 6989-2002國標，適用于破碎抗壓強度在300Mpa以下的各種礦石和巖石。

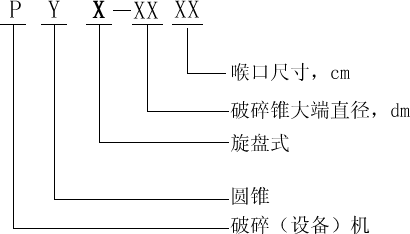

二、型號表示方法及參數：

     旋盤式圓錐破碎機基本參數如下表：

型號	規格		推薦給礦粒度mm	最大給礦粒度mm	處理能力t/h	主電機功率KW	機器參考質量t
	破碎機大端直徑mm	喉口尺寸 Mm
PYX-0613	600	13	5～19	38	10～25	≤45	6.0
PYX-0619		19
PYX-0911	900	11	5～19	38	55～65	≤75	11.5
PYX-0919		19
PYX-0925		25
PYX-1213	1200	13	5～19	38	100～115	≤150	25.8
PYX-1219		19
PYX-1225		25
PYX-1232		32
PYX-1619	1650	19	5～19	38	160～180	≤220	75.0
PYX-1625		25
PYX-2116	2100	16	5～19	38	230～270	≤315	100.0
PYX-2125		25
PYX-2132		32

  注1：表中機器質量不包括電動機、電控設備、潤滑站、液壓站的質量。
  注2：表中的破碎機處理能力是滿足下列條件時的閉路系統設計通過量：
a）物料含水量不超過4%，不含粘土；
       b）給料粒度級配適當，沿破碎腔360°分布均勻；
       c）給料堆密度為1.6t/m³，抗壓強度小于160Mpa且消耗額定功率80%。

三、試車要求：
（一）空負荷試車要求：
1、破碎機裝配后應在制造廠采用工作轉數相同的電動機和性能相似的潤滑站進行連續不小于2h空負荷試車；
2、破碎機自傳數不應大于15r/min；
3、圓錐齒輪不允許出現周期性噪聲；
4、供油噪聲在0.04～0.12Mpa的范圍內，回油油溫最高不超過50℃。
（二）負荷試車要求：
1、連續運行72h；
2、供油噪聲在0.04～0.12Mpa的范圍內，回油油溫最高不超過60℃。
四、安全要求
1、破碎機應具有電器保護裝置及其設備的連鎖系統；
2、破碎機彈簧過載保護裝置應安全可靠；
3、在破碎機明顯位置固定安裝操作牌；
4、破碎機空載運行時噪聲聲壓應低于90dB（A）。
